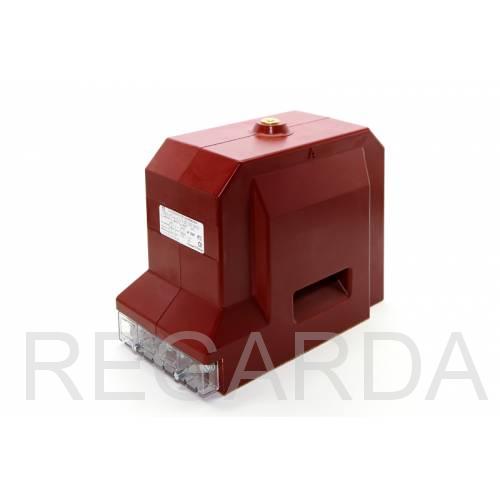

Трансформатор напряжения ЗНОЛ-НТЗ-6 -6000/V3 100/ V3 100/3-0,5/3 -50/100
Общее описание
Трансформаторы обеспечивают питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики и используются, когда требуется измерение фазных напряжений и контроль изоляции сети 6 или 10 кВ.
Трансформаторы изготавливаются в климатических исполнения "УХЛ" и "Т" , категории размещения 2 по ГОСТ 15150-69.
Рабочее положение трансформатора в пространстве – любое
Характеристики
Общие характеристики |
|
| Марка | ЗНОЛ |
| Класс напряжения | 6 кВ |
| Наибольшее рабочее напряжение | 7,2 кВ |
| Номинальное напряжение первичной обмотки | 6/√3 ; 6,3/√3 ; 6,6/√3 ; 6,9/√3 кВ |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,2 | 10..30 |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 0,5 | 20..100 |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 1,0 | 50..200 |
| Номинальная мощность основной вторичной обмотки, В∙А в классах точности 3,0 | 150..300 |
| Номинальная частота | 50 или 60 Гц |
| Предельная мощность трансформатора вне класса точности | 400 или 630 ВА |
| Класс точности дополнительной вторичной обмотки | 3, 3Р |
| Номинальное напряжение основной вторичной обмотки | 100/√3 В |
| Номинальное напряжение дополнительной вторичной обмотки | 100/3, 100 В |
| Номинальная мощность дополнительной вторичной обмотки | 100, 200 В∙А |
Дополнительная информация
ТРЕБОВАНИЯ К НАДЕЖНОСТИ
Для трансформатора установлены следующие показатели надежности:
Пример записи обозначения трансформатора напряжения заземляемого, однофазного электромагнитного, с литой изоляцией: ЗНОЛ-НТЗ-10-0,5/3-100/100 УХЛ 2
10 - класса напряжения;
0,5 - класс точности вторичной обмотки, для подключения цепей измерения;
3 - класс точности вторичной обмотки, для подключения цепей защиты;
100 - нагрузка для измерительной обмотки;
100 - нагрузка для защитной обмотки;
«УХЛ» - климатическое исполнение;
2 - категория размещения ГОСТ 15150-69 при его заказе и в документации другого изделия.
- средняя наработка до отказа – 2´105 ч.;
- - полный срок службы – 30 лет.
Сертификат
